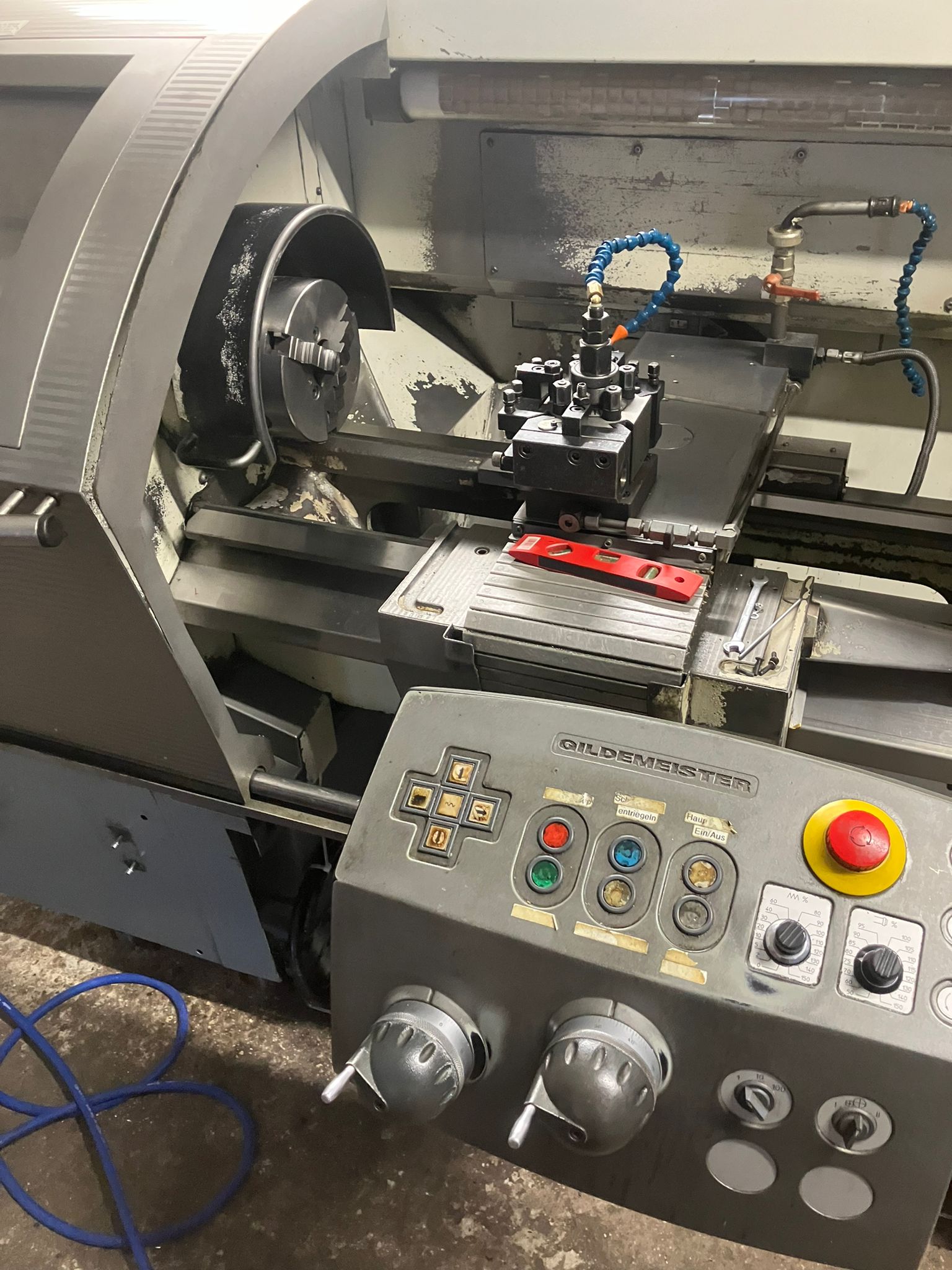

Aktuell modernisieren wir eine Gildemeister NEF 320, ursprünglich ausgestattet mit einer Heidenhain CNC Pilot 3110 Steuerung. Die Maschine überzeugt mechanisch durch einen sehr guten Zustand – ein idealer Kandidat für ein wirtschaftliches Retrofit statt einer kostenintensiven Neuanschaffung.
Ausgangssituation und Herausforderungen
Eine besondere Herausforderung bei dieser Maschine ist die ursprüngliche Antriebstechnik:
Kommunikation zu den Siemens-Servoantrieben über Lichtwellenleiter
Proprietäre Systemarchitektur
Keine einfache Integration moderner Steuerungssysteme
Ein Weiterbetrieb der vorhandenen Antriebe war daher nicht möglich – ein vollständiger Austausch der Leistungsendstufen wurde notwendig.
Neue Steuerungs- und Antriebsarchitektur
Die neue Lösung basiert auf einer offenen und zukunftssicheren Plattform:
Steuerung & Kommunikation
LinuxCNC als zentrale CNC-Steuerung
MESA FPGA Hardware zur Echtzeit-Signalverarbeitung

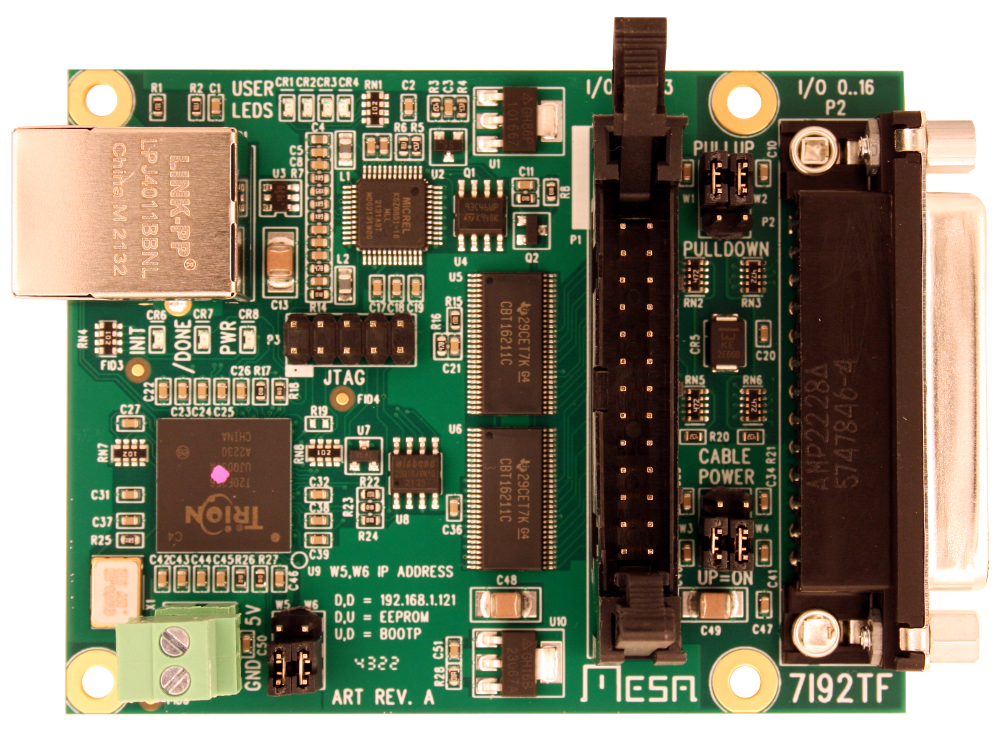

7i92M Ethernet Interface – vollständige Kommunikation über Ethernet
Antriebe

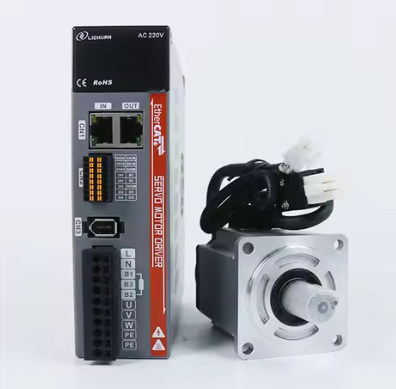

Neue Lichuan EtherCAT Servoantriebe
Hauptspindel über DELTA Frequenzumrichter
Encoderintegration
Besonders kritisch: Auswertung des Hauptspindelencoders
Umsetzung über MESA FPGA-Karten für präzise Synchronisation (Gewindeschneiden, konstante Schnittgeschwindigkeit etc.)
Modernes Bedienkonzept

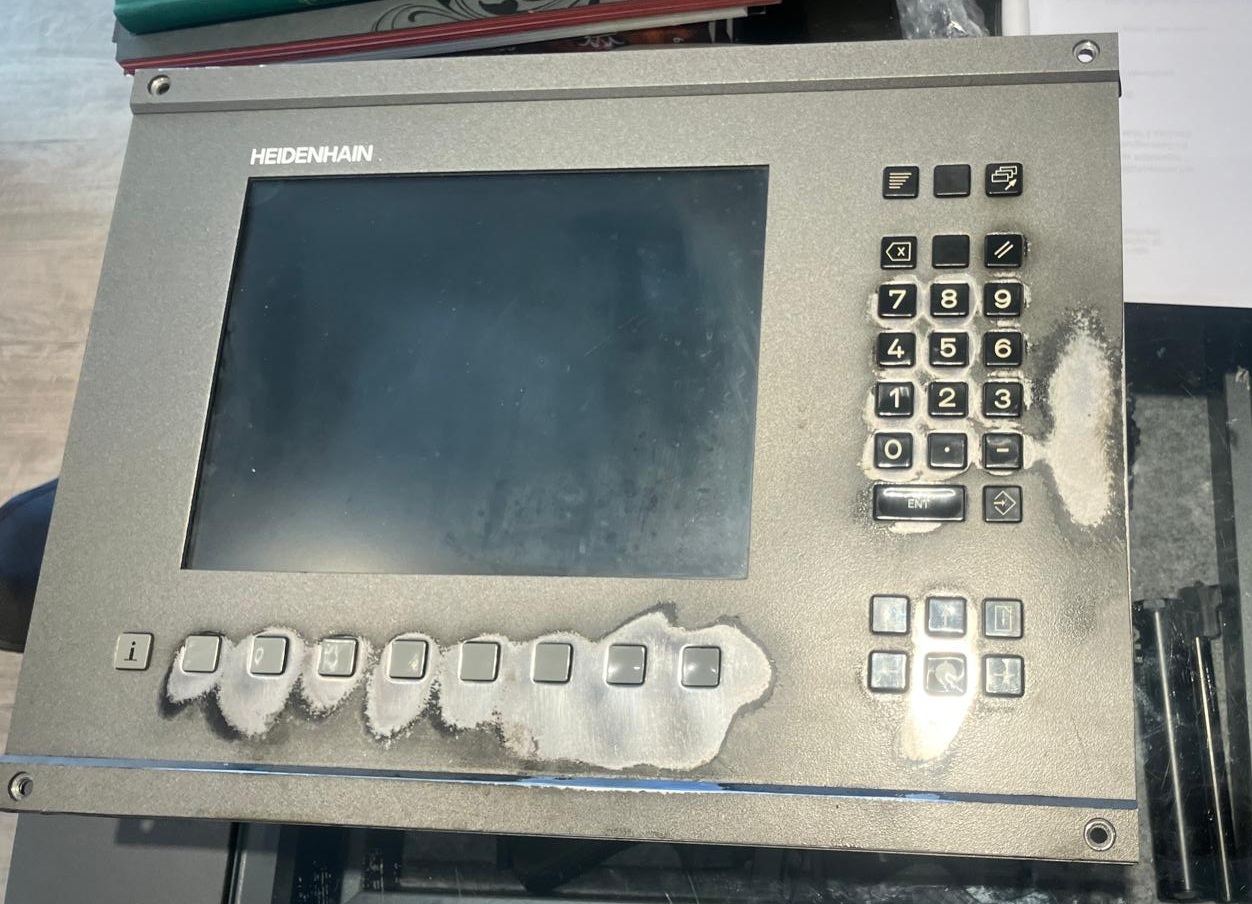

Der originale Monitor wurde durch einen industriellen Touchscreen ersetzt.

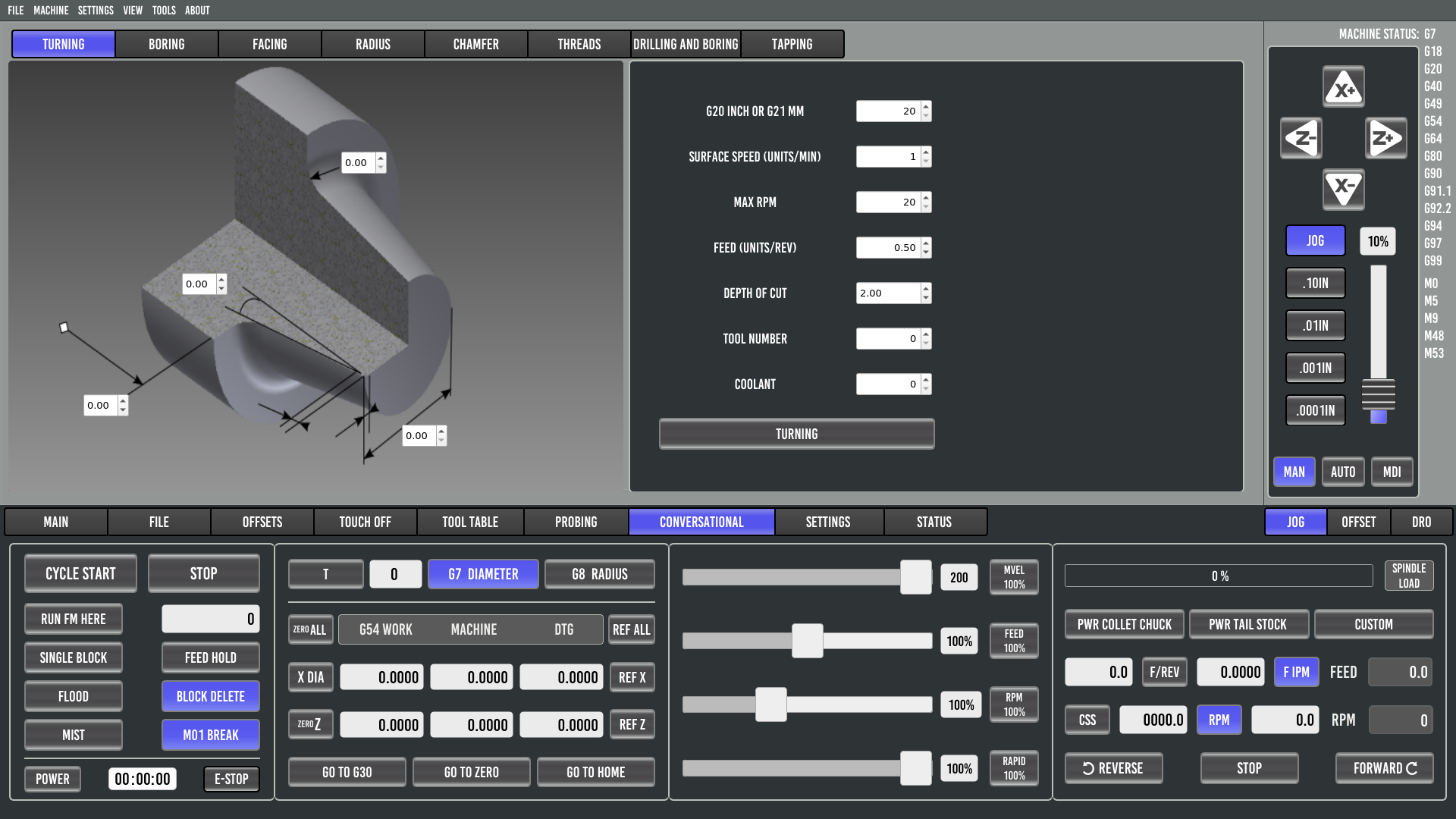

Als Benutzeroberfläche kommt ProbeBasic zum Einsatz:
Komplett Touch-optimiert
Bedienkonzept angelehnt an moderne Industriesteuerungen
Direkte Generierung von Standardzyklen über die Oberfläche
Integration zahlreicher LinuxCNC-Zyklen (Drehen, Gewinde, Bohren etc.)
Das Ergebnis ist eine intuitive und leistungsfähige HMI ohne proprietäre Einschränkungen.
Schaltschrank und Handbediengerät
Der Schaltschrank bleibt größtenteils erhalten:
Bestehende Schützensteuerung bleibt im Originalzustand
Austausch von:
Leistungsendstufen
I/O-Karten

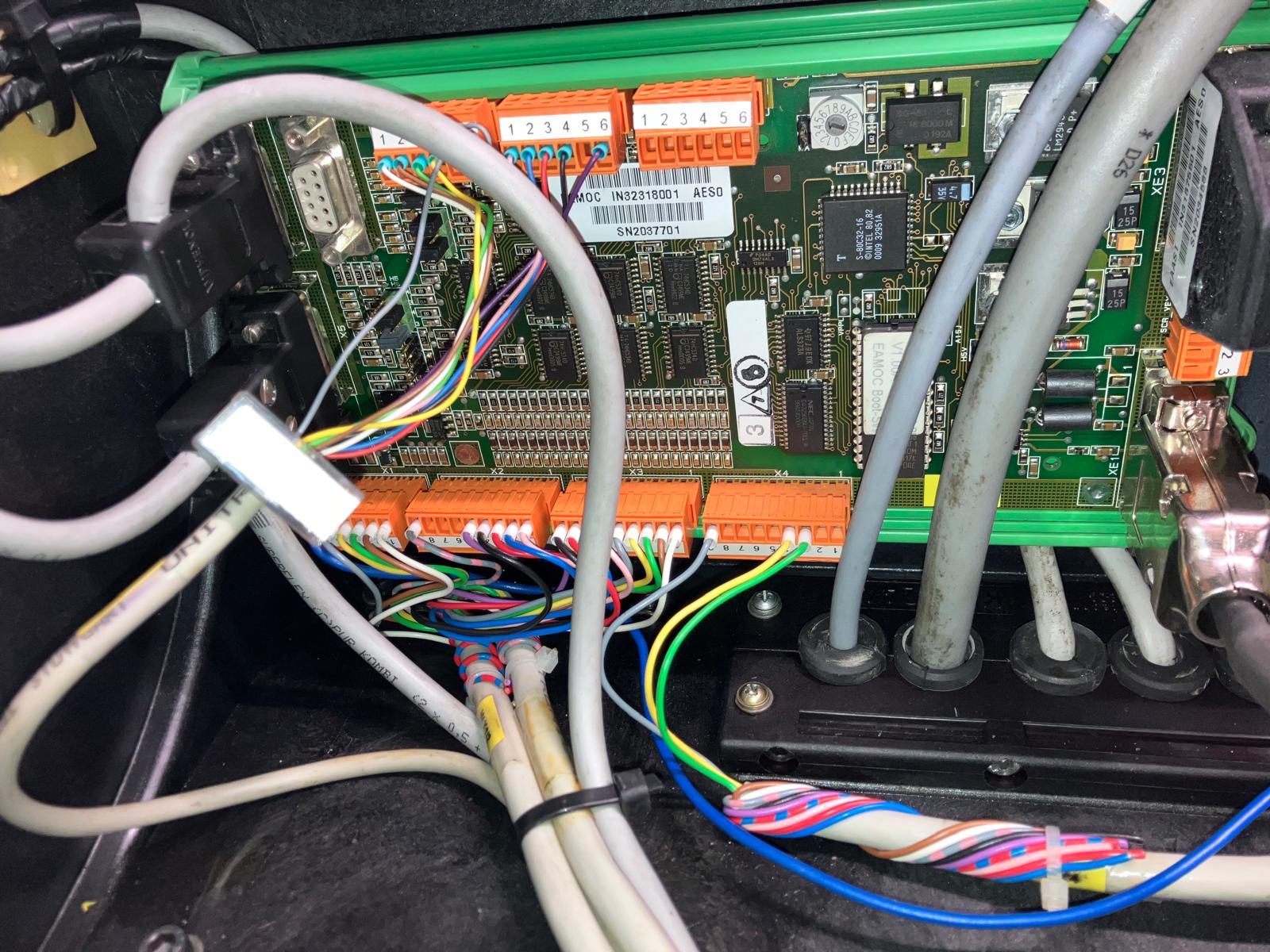

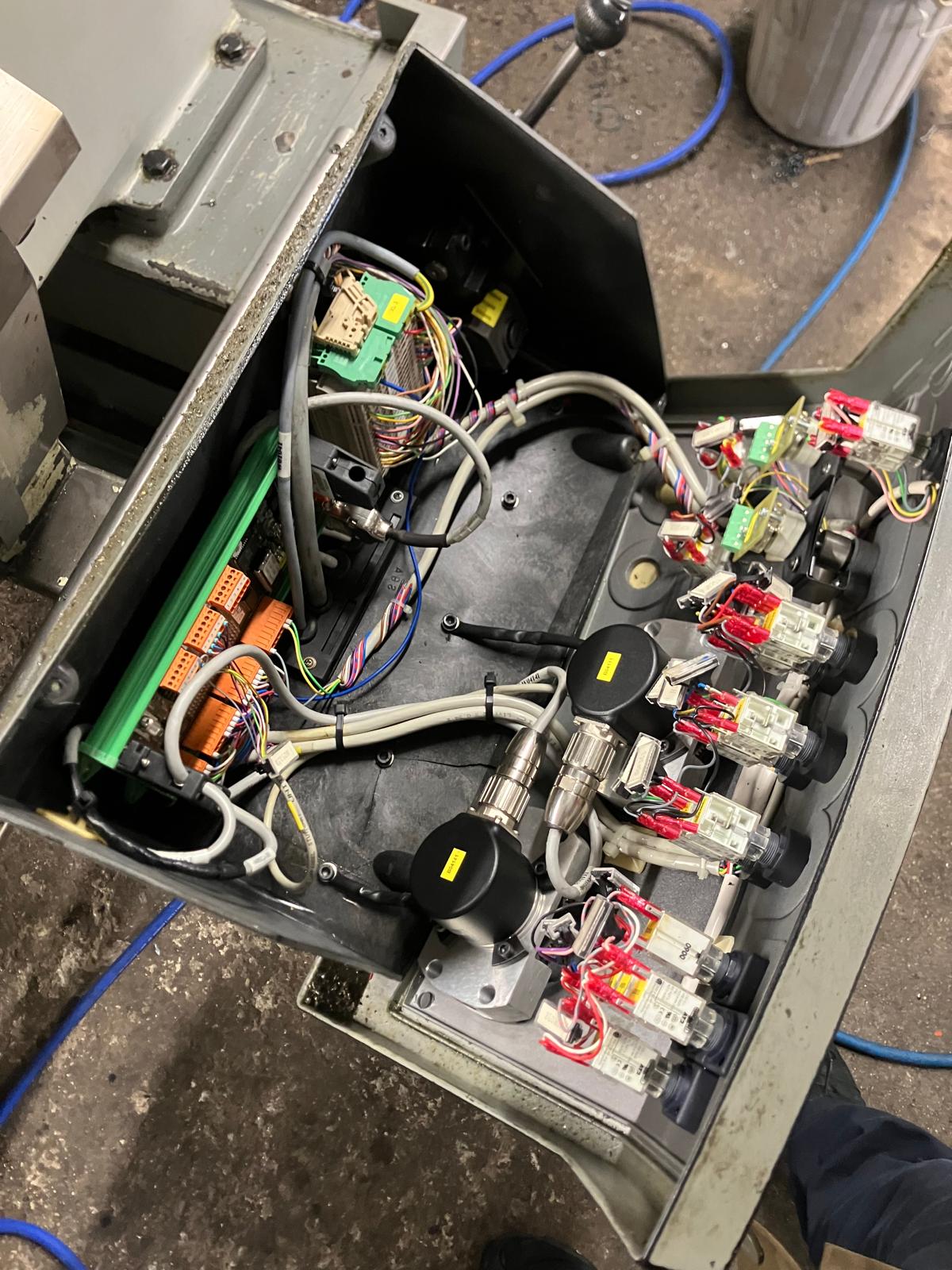

Die größte Herausforderung lag im Handbediengerät:
Spezielles Heidenhain-Interface
Kommunikation über Eltromatic-Bus
Analyse des Systems:
EPROM ausgelesen
Busprotokoll untersucht
9-Bit Kommunikation
Da ein vollständiges Re-Engineering zeitlich nicht realisierbar war, wurde die Integration über MESA Interfacekarten umgesetzt.
Ein alternatives Mikrocontroller-Gateway (ähnlich unseren Lösungen für Bosch CC) wäre möglich, wurde jedoch aus Projektgründen nicht umgesetzt.

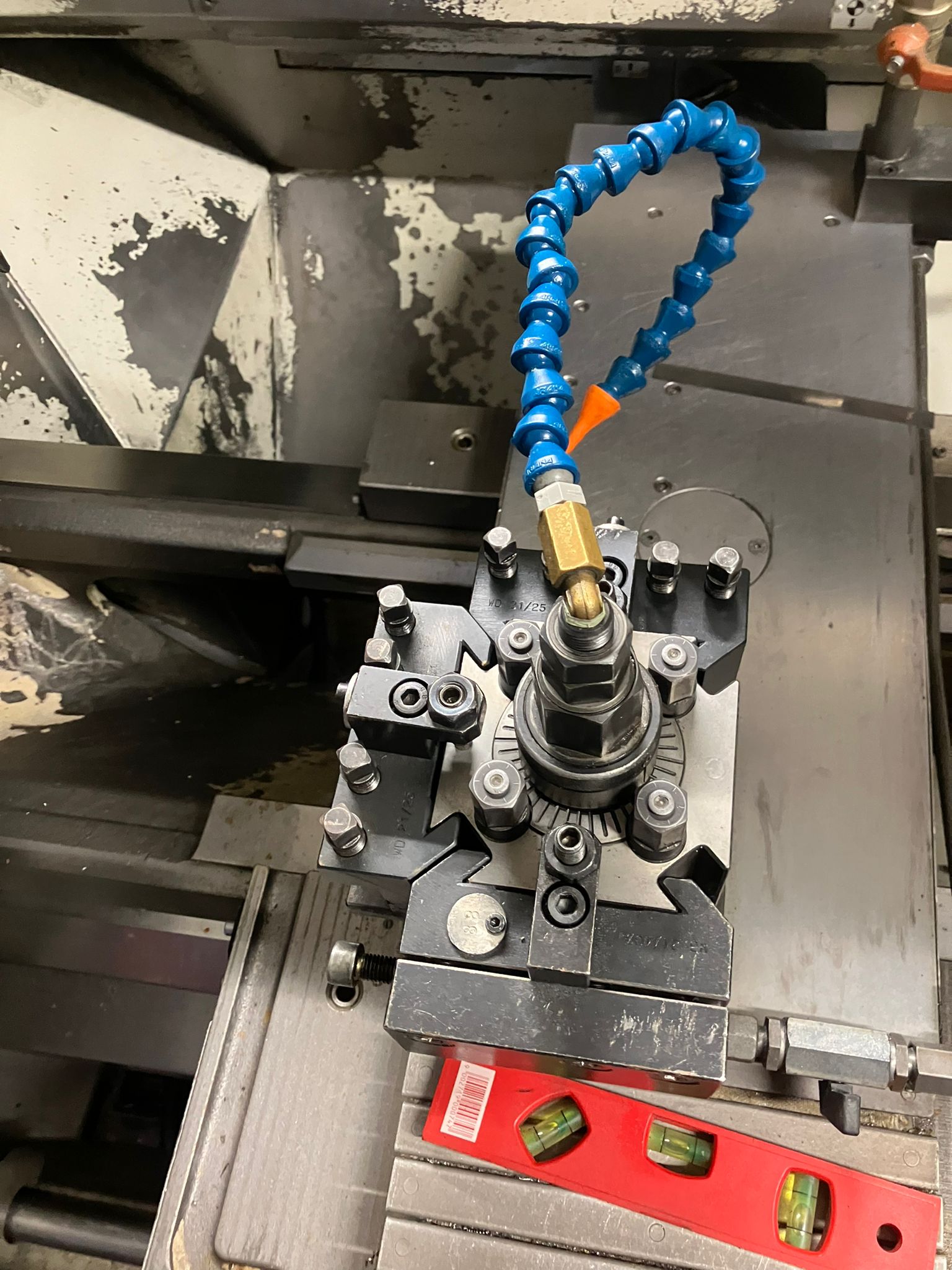

Mechanische Anpassungen
Auch mechanisch waren Anpassungen erforderlich:
Originale Siemens-Servomotoren:
anderer Flansch
andere Wellendurchmesser
Maßnahmen:
Neukonstruktion von Adapterflanschen
Austausch der Motorkupplungen
Dank des sehr guten Maschinenzustands bleibt die hohe mechanische Präzision vollständig erhalten.
Ergebnis
Dieses Retrofit bringt die Gildemeister NEF 320 technisch auf den Stand moderner Werkzeugmaschinen:
Offene, zukunftssichere Steuerungsplattform
Ersatzteilverfügbarkeit ohne Herstellerbindung
Moderne EtherCAT-Antriebstechnik
Touch-HMI mit industriellem Bedienkonzept
Deutlich verlängerte Maschinenlebensdauer bei vergleichsweise geringen Investitionskosten
Gerade bei mechanisch gut erhaltenen Maschinen ist ein Retrofit die wirtschaftlich sinnvollste Alternative zur Neuanschaffung.
